| Lugar de origem: | China |
|---|---|
| Marca: | NTH |
| Número do modelo: | PL-06, PL-08, PL-10, PL-12, |
| Quantidade de ordem mínima: | 1 conjunto |
| Preço: | Negotiation |
| Detalhes da embalagem: | O bom e pacote firme é apropriado para o transporte do mar e do ar |
| Tempo de entrega: | 3 dias do trabalho disponível |
| Termos de pagamento: | T / T, Western Union |
| Habilidade da fonte: | 1000 sets/M |
| Nome do produto: | OS PL PUXAM MANDRIS DO PODER | Materiais: | forjados de aço |
|---|---|---|---|
| Uso: | Preensão/dispositivo bonde | Matéria: | Elevada precisão/de alta qualidade |
| Tamanho: | refira a especificação | Serviço: | OEM/ODM é aceitável |
| Realçar: | mandril da maxila do torno,mandril de aro do poder |
||

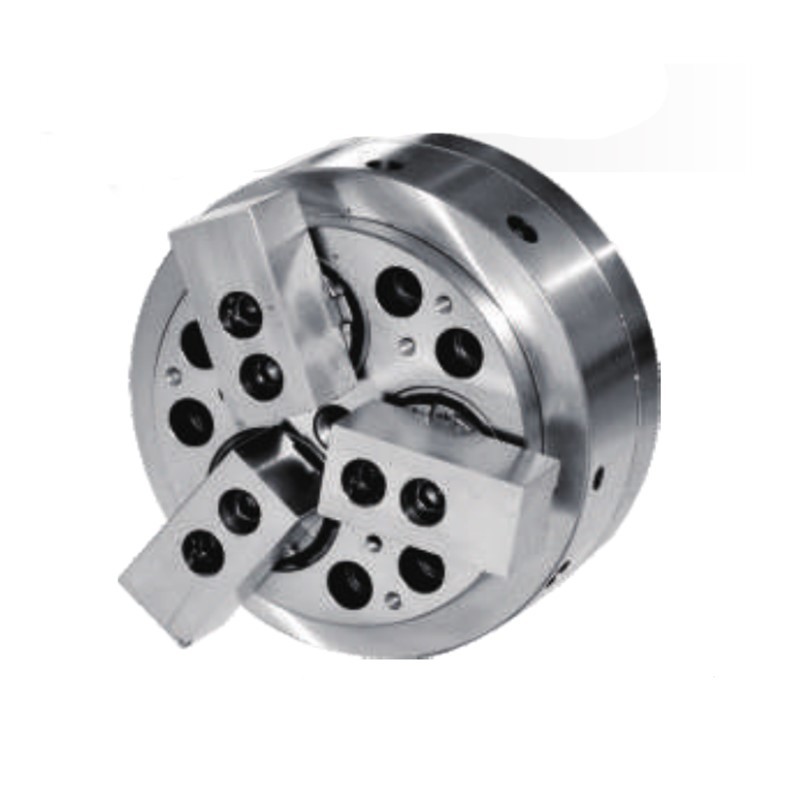

OS PL PUXAM MANDRIS DO PODER
Tipo: NTH
Puxe para trás a característica da preensão radial conduzirá a quase nenhum deslocamento reconfortante da parte do trabalho; OMATEI puxam para trás o poder Chucka são ideais para as peças de harmonização da carcaça e do forjamento;
Appressing a parte prendida do trabalho ao surfce, OMATEI puxam para trás mandris do poder são apropriados para fazer à máquina pesado.
Os atuadores do mandril com estrutura cilíndrica são duráveis e asseguram a repetibilidade emocionante alta.
Auto-centrar-se exato e puxa para trás características é adequado para exigências fazendo à máquina do controle preciso do comprimento.
Os componentes opcionais podem ser selecter para detectar a posição direita sobre a máquina de carga automatizada.
Unidade do tamanho: milímetro
| Especs. Modelo |
Curso do atuador milímetro |
Diâmetro do curso da maxila. milímetro |
RPM máximo | Força de Max.pull kgf (KN) |
Força emocionante máxima KN |
|---|---|---|---|---|---|
| PL-06 | 10 | 5,3 | 3500 | 1420(14) | 2950(29) |
| PL-08 | 10 | 5,3 | 3000 | 2240(22) | 4890(48) |
| PL-10 | 16 | 11,6 | 2500 | 3160(31) | 4990(49) |
| PL-12 | 16 | 11,6 | 2000 | 4480(44) | 7240(71) |
| Especs. Modelo |
Pressão de Max.Oil kgf/cm2 (Mpa) |
Peso Quilograma |
Cilindro de harmonização | Escala emocionante milímetro |
|---|---|---|---|---|
| PL-06 | 22 (2,2) | 15,4 | S-100 (S-100R) | Ø35-Ø160 |
| PL-08 | 22 (2,2) | 27,8 | S-125 (S-125R) | Ø40-Ø210 |
| PL-10 | 30 (2,9) | 45,9 | S-125 (S-125R) | Ø50-Ø254 |
| PL-12 | 30 (2,9) | 75,7 | S-150 (S-150R) | Ø50-Ø304 |
| Especs. Modelo |
A | B | C | D | E | F | Gmax | Gmin | H | Jmax | Jmin |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PL-06 | 169 | 83 | 140 | 82,563 | 15 | 5 | 15 | 5 | 70 | 46 | 36 |
| PL-08 | 210 | 97 | 170 | 106,375 | 17 | 5 | 16,5 | 6,5 | 84 | 57 | 47 |
| PL-10 | 254 | 110 | 220 | 139,719 | 18 | 5 | 22 | 6 | 100 | 68 | 52 |
| PL-12 | 304 | 125 | 220 | 139,719 | 18 | 5 | 21,5 | 5,5 | 120 | 72,5 | 56,5 |
| Especs. Modelo |
Mim | K | L | M | Nmax | Nmin | Pmax | Pmin | Q | R | S | U |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PL-06 | - | 6-M10×1.5P | 14 | 104,8 | 56,65 | 54 | 33 | 23 | 35 | 32 | 36 | M16×2P |
| PL-08 | 26 | 6-M12×1.75P | 17 | 133,4 | 69,65 | 67 | 38 | 28 | 40 | 38 | 36 | M20×2.5P |
| PL-10 | 32 | 6-M16×2P | 24 | 171,4 | 87,8 | 82 | 48 | 32 | 50 | 50 | 46 | M24×3P |
| PL-12 | 36 | 6-M16×2P | 20 | 171,4 | 102,8 | 97 | 47 | 31 | 60 | 52 | 50 | M27×3P |
Assunto às mudanças da tecnologia sem informação prévia
As exigências não padronizadas podem ser feitas
