| Lugar de origem: | China |
|---|---|
| Marca: | NTH |
| Certificação: | CE |
| Número do modelo: | SC-69-M-3A,SC-69-M-4A,SC-69-M-5A |
| Quantidade de ordem mínima: | 1 conjunto |
| Preço: | Negociável |
| Detalhes da embalagem: | Pacote bom e firme é adequado para transporte marítimo e aéreo |
| Tempo de entrega: | 3 dias úteis |
| Termos de pagamento: | T/T, Western Union |
| Habilidade da fonte: | 1000 conjuntos/M |

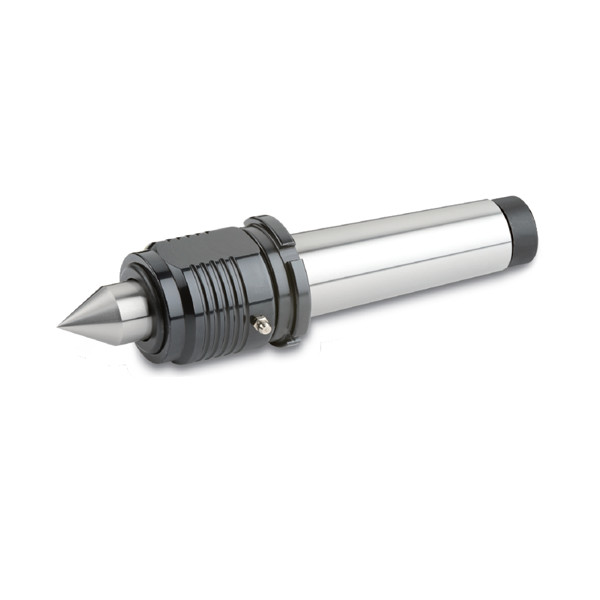

| Nome do produto: | SC-69-A MEDIUM DUTY LIVE CENTRO COM NOZ DE RELAÇÃO | Material: | Aço ligado |
|---|---|---|---|
| Utilização: | Torção de torno de alta velocidade e alta precisão | Características: | Alta qualidade/alta precisão |
| Tamanho: | Refira a especificação | TIR: | Com um diâmetro inferior a 0,002 mm |
| Destacar: | Centro de recolha de frutos secos,SC-69-A LIVE CENTER,CENTRO DE VIVO DE DEVISÃO MEDIA |
||
Marca: NTH
Tipo: série de centros em funcionamento
Função: Médio
Aplicação: torno CNC, torno de alta velocidade e outro torno.
Utilização em trabalho: Aplicável ao processo de torneamento comum de comprimento inferior a 400 mm e ao processo de torneamento de peças de trabalho finas.
Estrutura A carga radial e a carga axial são concebidas separadamente.
Acessórios para chave de chave SC-69-M-3A/4A/5A, tipo Y
TIR Menos de 0,002 mm
A inspecção da precisão da ponta central deve ser feita sob o estado de segurar a barra de trabalho com firmeza.
Há modelo S de tipo de trabalho leve, a mesma especificação, que pode melhorar a questão de deformação de processamento de peça fina
(Unidade: mm)
| Modelo/Especificações | A | B | C | D | D1 | G | L | Centro | Max. RPM |
Max. - O quê?Radial carga |
Max. - O quê?Axal THustFOrce |
| SC-69-M-3A | 48 | 115 | 8 | 57 | 31.2 | 23.825 (MT3) | 202 | 60° | 4,500 rpm | 1,200kg | 1,800kg |
| SC-69-M-4A | 48 | 115 | 9 | 57 | 31.2 | 31.267 (MT4) | 226 | 60° | 4,500 rpm | 1300 kg | 2,200kg |
| SC-69-M-5A | 48 | 115 | 9 | 57 | 31.2 | 44.399(MT5) | 250 | 60° | 4,500 rpm | 1,400kg | 2300 kg |
Observações
1Para o óleo lubrificante, SKF-LGMT2 é designado, outros não são permitidos
2Se o "A" estiver atrás do nome do modelo central, significa que há uma porca ligada.
3Para os dados relativos à força radial, consultar o peso da peça e a força de usinagem.
4Se o "A" estiver atrás do nome da ponta central, significa que a ponta tem um comprimento maior.
5"Acerca dos dados relativos à força axial, consulte os dados relativos à pressão hidráulica da cauda.
6"Para os centros de vida, o óleo lubrificante SKF é designado, é à prova d'água.
7- Pedido personalizado pode ser aceito.
8, sujeito a alterações técnicas.
