| Lugar de origem: | China |
|---|---|
| Marca: | NTH |
| Certificação: | CE |
| Número do modelo: | SC-62-H-5,SC-62-H-3A,SC-62-H-4A,SC-62-H-5A |
| Quantidade de ordem mínima: | 1 conjunto |
| Preço: | Negociável |
| Detalhes da embalagem: | Pacote bom e firme é adequado para transporte marítimo e aéreo |
| Tempo de entrega: | 3 dias úteis |
| Termos de pagamento: | T/T, Western Union |
| Habilidade da fonte: | 1000 conjuntos/M |
| Nome do produto: | SC-62-A Centro de Serviços Graves | Materiais: | Aço ligado |
|---|---|---|---|
| Utilização: | Torção de torno de alta velocidade e alta precisão | Características: | Alta qualidade/alta precisão |
| Tamanho: | Refira a especificação | TIR: | Com um diâmetro inferior a 0,002 mm |
| Destacar: | SC-62-A LIVE CENTER,Centro de Serviços de Operações Forte,CENTRO DE VIVO DE ALLOIA DE AÇO DE DEVISÃO PESADA |
||

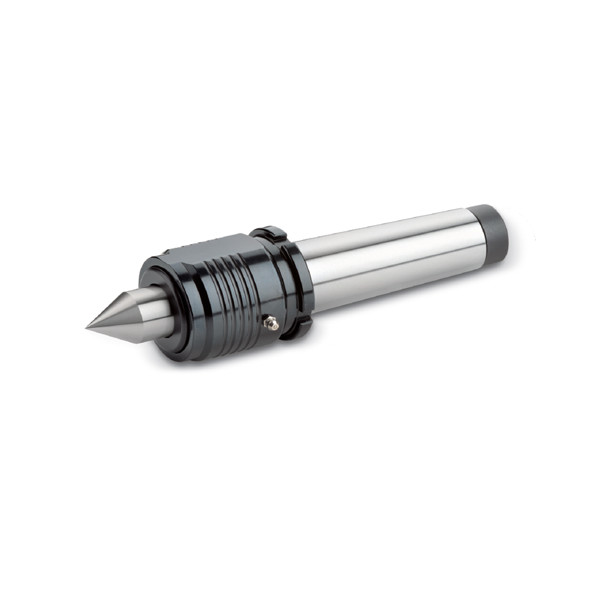

Marca: NTH
Tipo: série de centros em funcionamento
Função: Pesada
Aplicação: torno CNC, torno de alta velocidade, outra máquina de torno
Aplicação no trabalho: Aplicável ao processo de torneamento de estaca comum de comprimento inferior a 400 mm
Estrutura: Combinação de rolamentos de esferas de dupla linha de precisão, de rolamentos de empuxo e de rolamentos de agulhas
Acessórios: Para chaveira do tipo SC-62-H-4A/5A:
TIR: Menos de 0,002 mm
A inspecção da precisão da ponta central deve ser feita sob o estado de segurar a barra de trabalho com firmeza.
Há modelo S de tipo de trabalho leve, a mesma especificação, que pode melhorar a questão de deformação de processamento de peça fina
(Unidade: mm)
| Modelo/Especificações | A | B | C | D | D1 | G | L | Centro | Max. RPM |
Max. radial carga |
Max. axial força de empuxo |
| SC-62-H-5 | 48 | 104 | 9 | 62 | 31.2 | 44.399(MT5) | 239 | 60° | 4,000rpm | 1,430 kg | 2700 kg |
| SC-62-H-3A | 48 | 116 | 5 | 62 | 31.2 | 23.825 (MT3) | 224 | 60° | 4,000rpm | 1,430 kg | 2700 kg |
| SC-62-H-4A | 48 | 116 | 5 | 62 | 31.2 | 31.267 (MT4) | 224 | 60° | 4,000rpm | 1,430 kg | 2700 kg |
| SC-62-H-5A | 48 | 116 | 5 | 62 | 31.2 | 44.399(MT5) | 254 | 60° | 4,000rpm | 1,430 kg | 2700 kg |
Observações
1Para o óleo lubrificante, SKF-LGMT2 é designado, outros não são permitidos
2Se o "A" estiver atrás do nome do modelo central, significa que há uma porca ligada.
3Para os dados relativos à força radial, consultar o peso da peça e a força de usinagem.
4Se o "A" estiver atrás do nome da ponta central, significa que a ponta tem um comprimento maior.
5"Acerca dos dados relativos à força axial, consulte os dados relativos à pressão hidráulica da cauda.
6"Para os centros de vida, o óleo lubrificante SKF é designado, é à prova d'água.
7- Pedido personalizado pode ser aceito.
8, sujeito a alterações técnicas.
