| Lugar de origem: | China |
|---|---|
| Marca: | NTH |
| Certificação: | CE |
| Número do modelo: | SC-66-B-40A,SC-66-B-40B,SC-66-B-40C |
| Quantidade de ordem mínima: | 1 conjunto |
| Preço: | Negociável |
| Detalhes da embalagem: | Pacote bom e firme é adequado para transporte marítimo e aéreo |
| Tempo de entrega: | 3 dias úteis |
| Termos de pagamento: | T/T, Western Union |
| Habilidade da fonte: | 1000 conjuntos/M |

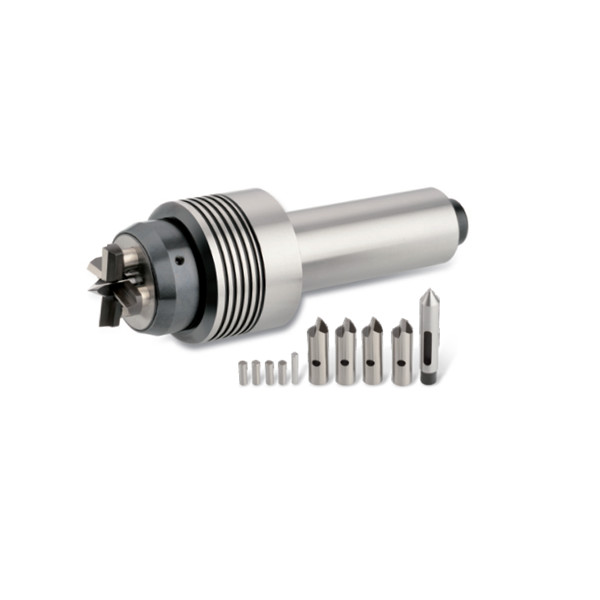

| Nome do produto: | SC-66-B-40 CHANGEABLE AUTO-COMPENSAÇÃO FRAÇÃO DIRETOR | Materiais: | Aço ligado |
|---|---|---|---|
| Utilização: | Torção de torno de alta velocidade e alta precisão | Características: | Alta qualidade/alta precisão |
| Tamanho: | Ver especificação | TIR: | Menos de 0.005mm |
| Destacar: | Câmbio automático de autocompensação,SC-66-B-40 FACE DRIVER |
||
Marca: NTH
Tipo: Centro de condução da face, Tipo de alfinetes compensadores
Aplicação: torno CNC e torno de alta velocidade e alimentador automático ou outra máquina-ferramenta
Utilização de trabalho: sem girar a face da peça de trabalho e cada pin de acionamento pode ajustar a força de transmissão,melhor precisão e estabilidade para girar e reverter o processo de torção
Estrutura: Adotado o projecto da estrutura de balança mecânica
TIR: Menos de 0,005 mm
A inspecção da precisão da ponta central deve ser feita sob o estado de segurar a barra de trabalho com firmeza.
Acessórios:
Para o grupo SC-66-A, pinos centrais 09-09 e pinos de transmissão 10-10
Para o grupo SC-66-B, pinos centrais 09-09 e pinos de accionamento 10-13
Para o grupo SC-66-C, pinos centrais 09-06 e pinos de accionamento 10-17
Baixe para mais:
Catálogo de produtos: SC-66-B-40 PDF.pdf
Página de acessóriosPara referência
Manual do utilizador técnico do centroPara referência
(Unidade: mm)
| Modelo/Especificações | A | B | C | D | D1 | L |
Intervalo de trabalho (mini pin - pin grande) |
| SC-66-B-40A | 92 | 82.7 | 48 | 68.5 | 33.5 | 203 | 17-40 mm |
| SC-66-B-40B | 92 | 82.7 | 48 | 68.5 | 36.8 | 203 | 15 a 45 mm |
| SC-66-B-40C | 92 | 82.7 | 48 | 68.5 | 40.5 | 203 | 10 a 50 mm |
Nota: A encomenda personalizada pode ser aceita.
Sujeito a alterações técnicas.
