| Lugar de origem: | China |
|---|---|
| Marca: | NTH |
| Certificação: | CE |
| Número do modelo: | SNK-75R,SNK-100R,SNK-125R,SNK-150R,SNK-200R |
| Quantidade de ordem mínima: | 1 conjunto |
| Preço: | Negociável |
| Detalhes da embalagem: | Pacote bom e firme é adequado para transporte marítimo e aéreo |
| Tempo de entrega: | 3 dias úteis disponíveis |
| Termos de pagamento: | T/T, Western Union |
| Habilidade da fonte: | 1000 conjuntos/M |

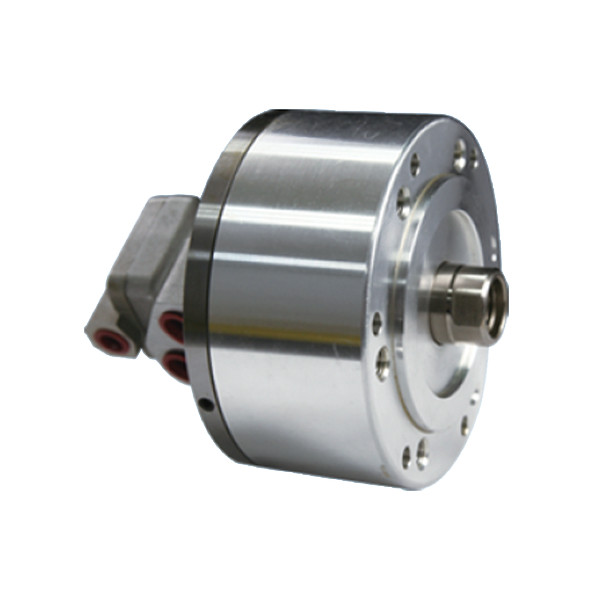

| Nome do produto: | SNK cilindro hidráulico rotativo | Utilização: | Conduzindo o trabalho dos mandris |
|---|---|---|---|
| Características: | Luz/elevada precisão/estábulo/de alta qualidade | tamanho: | Ver especificação |
| Serviço: | ODM/OEM está disponível | ||
| Destacar: | cilindro hidráulico rotativo,SNK-R cilindro hidráulico rotativo,SNK-R cilindro rotativo hidráulico |
||
Detalhes do produto
Marca: NTH
Modelo: SNK-R
O cilindro rotativo é o tipo de forma curta, leve e de alta velocidade de rotação.
Pode ser montado de frente ou de trás.
A porta de escoamento deve ser ligada de forma independente ao reservatório de óleo para evitar a contrapressão.
A válvula de controlo de segurança e a válvula de alívio de pressão estão instaladas no cilindro.
Catálogo de produção:Ficha de dados SNK-R.pdf
(unidade: mm)
| 规格 Especificação 型号 modelo |
Área de vida Área do pistão cm2 押侧Extender |
Área de vida Área do pistão cm2 拉侧Retrair |
活塞行程 Tracção do pistão mm |
Máxima velocidade de rotação RPM máximo |
Pressão máxima de utilização Max.Pressão de funcionamento Mpa ((kgf/cm2) |
矩 inercial Eu... kg*m2 |
Peso Peso Quilos |
| SNK-75R | 44.2 | 37.1 | 15 | 6000 | 4.0(40) | 0.01 | 2.8 |
| SNK-100R | 78.5 | 71.5 | 20 | 6000 | 4.0(40) | 0.03 | 4.3 |
| SNK-125R | 122.7 | 113.1 | 25 | 5500 | 4.0(40) | 0.05 | 6.8 |
| SNK-150R | 176.7 | 160.8 | 30 | 5500 | 4.0(40) | 0.09 | 9.4 |
| SNK-200R | 314.1 | 290.4 | 35 | 5500 | 4.0(40) | 0.28 | 15.3 |
| 规格 Especificação 型号 modelo |
A | B | C | D1 | D2 | E H7 | F |
G Max. |
G Min. |
H | J | K | L | L1 | L2 | M | N | H2 |
| SNK-75R | 75 | 15 | 107 | 90 | 90 | 65 | 30 | 45 | 30 | 57 | 148 | M20×2.5 | 6~M8×16 | M8×60 | 12 | 21 | 35 | 91 |
| SNK-100R | 100 | 20 | 132 | 115 | 100 | 80 | 30 | 45 | 25 | 72 | 163 | M20×2.5 | 6~M10×20 | M8×75 | 12 | 21 | 35 | 91 |
| SNK-125R | 125 | 25 | 160 | 140 | 130 | 110 | 35 | 50 | 25 | 82 | 172 | M24×3.0 | 6~M12×20 | M8 × 85 | 12 | 25 | 45 | 90 |
| SNK-150R | 150 | 30 | 190 | 170 | 130 | 110 | 45 | 55 | 25 | 95 | 184 | M30×3.5 | 12~M12×24 | M10 × 100 | 16 | 31 | 45 | 89 |
| SNK-200R | 200 | 35 | 245 | 220 | 145 | 120 | 55 | 70 | 35 | 115 | 200 | M36×4.0 | 12~M16×30 | M10 × 125 | 21 | 37 | 60 | 86 |
Podem ser estabelecidos requisitos não normalizados.
