| Lugar de origem: | China |
|---|---|
| Marca: | NTH |
| Certificação: | CE |
| Número do modelo: | Série S-RE |
| Quantidade de ordem mínima: | 1 conjunto |
| Preço: | Negociável |
| Detalhes da embalagem: | Pacote bom e firme é adequado para transporte marítimo e aéreo |
| Tempo de entrega: | 3 dias úteis disponíveis |
| Termos de pagamento: | T/T, Western Union |
| Habilidade da fonte: | 1000 conjuntos/M |

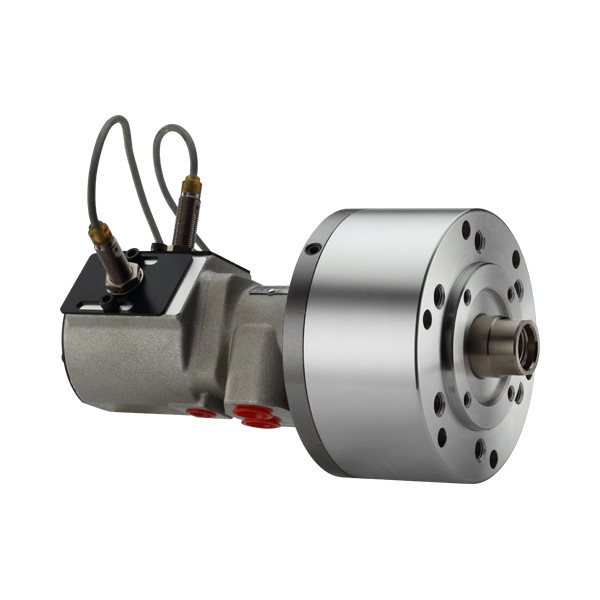

| Nome do produto: | S-RE cilindro hidráulico rotativo com segurança e detecção | Utilização: | Conduzindo o trabalho dos mandris |
|---|---|---|---|
| Características: | Luz/elevada precisão/estábulo/de alta qualidade | tamanho: | Ver especificação |
| Serviço: | ODM/OEM está disponível | ||
| Destacar: | S-RE ROTÁRIO CILÍNDRO HIDRAULÍSTICO,Detecção do cilindro hidráulico rotatório,Segurança CILÍNDRO HIDRAULÍSTICO ROTÁRIO |
||
Detalhes do produto
Marca: NTH
O cilindro rotativo é o tipo de forma curta, leve e de alta velocidade de rotação.
Pode funcionar com interruptor de proximidade indutiva, é fácil ajustar o curso e verificar se o curso do pistão do cilindro está OK ou não.O interruptor está excluído nos acessórios e precisa ser comprado individualmenteÉ aplicado para verificar se o curso do cilindro é necessário ou não.
A válvula de controlo de segurança e a válvula de alívio de pressão estão instaladas no cilindro.
Pode ser montado de frente ou de trás.
A porta de escoamento deve ser ligada de forma independente ao reservatório de óleo para evitar a contrapressão.
Catálogo de Produção:Ficha de dados S-RE.pdf
(unidade: mm)
| 规格 Especificação 型号 modelo |
Área de vida Área do pistão cm2 押侧Extender |
Área de vida Área do pistão cm2 拉侧Retrair |
活塞行程 Tracção do pistão mm |
Máxima velocidade de rotação RPM máximo |
Pressão máxima de utilização Max.Pressão de funcionamento Mpa ((kgf/cm2) |
矩 inercial Eu... kg*m2 |
Peso Peso Quilos |
| S-75RE | 43 | 37.1 | 15 | 6000 | 4.0(40) | 0.01 | 3.4 |
| S-100RE | 77.4 | 71.5 | 20 | 6000 | 4.0(40) | 0.04 | 4.9 |
| S-125RE | 121.6 | 113.1 | 25 | 5500 | 4.0(40) | 0.05 | 7.4 |
| S-150RE | 175.6 | 160.8 | 30 | 5500 | 4.0(40) | 0.1 | 10.7 |
| S-200RE | 313 | 290.4 | 35 | 5500 | 4.0(40) | 0.29 | 15.9 |
| 规格 Especificação 型号 modelo |
A | B | C | D1 | D2 | E H7 | F | G Max | G Min | H | H1 | H2 | J | K | L | L1 | L2 | M | N |
| S-75RE | 75 | 15 | 107 | 90 | 90 | 65 | 30 | 45 | 30 | 57 | 42 | 137 | 194 | M20×2.5 | 6~M8×16 | M8×60 | 12 | 21 | 35 |
| S-100RE | 100 | 20 | 132 | 115 | 100 | 80 | 30 | 45 | 25 | 72 | 42 | 137 | 209 | M20×2.5 | 6~M10×20 | M8×75 | 12 | 21 | 35 |
| S-125RE | 125 | 25 | 160 | 140 | 130 | 110 | 35 | 50 | 25 | 82 | 41 | 136 | 218 | M24×3.0 | 6~M12×20 | M8 × 85 | 12 | 25 | 45 |
| S-150RE | 150 | 30 | 190 | 170 | 130 | 110 | 45 | 55 | 25 | 95 | 39 | 134 | 230 | M30×3.5 | 12~M12×24 | M10 × 100 | 16 | 31 | 45 |
| S-200RE | 200 | 35 | 245 | 220 | 145 | 120 | 55 | 70 | 35 | 115 | 36 | 132 | 248 | M36×4.0 | 12~M16×30 | M10 × 125 | 21 | 37 | 60 |
Nota: sujeito a alterações tecnológicas sem informação prévia;
Podem ser estabelecidos requisitos não normalizados.
