| Lugar de origem: | China |
|---|---|
| Marca: | NTH |
| Certificação: | CE |
| Número do modelo: | Série PL |
| Quantidade de ordem mínima: | 1 conjunto |
| Preço: | Negociável |
| Detalhes da embalagem: | Pacote bom e firme é adequado para transporte marítimo e aéreo |
| Tempo de entrega: | 3 dias úteis disponíveis |
| Termos de pagamento: | T/T, Western Union |
| Habilidade da fonte: | 1000 conjuntos/M |

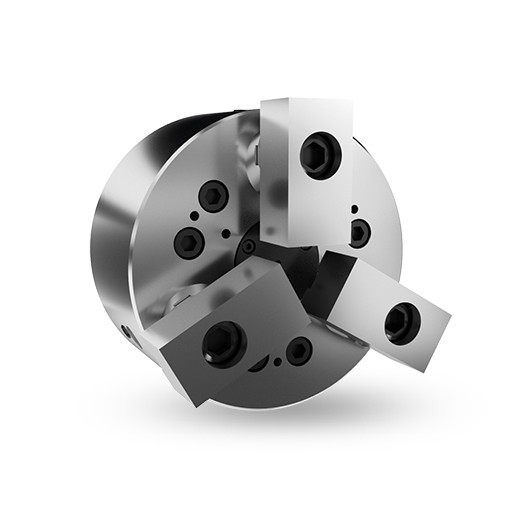

| Nome do produto: | PL TIRAR DE VOLTA CHUCKS de potência | Materiais: | aço forjado |
|---|---|---|---|
| Utilização: | Preensão/dispositivo elétrico | Características: | Elevada precisão/de alta qualidade |
| tamanho: | Ver especificação | Serviço: | OEM/ODM é aceitável |
| Destacar: | PL TIRAR DE VOLTA CHUCKS de potência,PULSO DE PODER DE VOLTA,PL PULSO DE VOLTA DE PODER |
||
A função de tração para trás do agarre radial não conduzirá a quase nenhum deslocamento de elevação da peça de trabalho;
Apesar de não poderem ser utilizadas para a fabricação de peças de trabalho, as peças de trabalho podem ser utilizadas para a fabricação de peças de trabalho.
Os atuadores de chuque com estrutura cilíndrica são duráveis e garantem uma alta repetibilidade de aderência.
As características de autocentragem e de retração precisas são adequadas para requisitos de usinagem de controle de comprimento preciso.
Os componentes opcionais podem ser selecionados para detectar a posição correta na máquina de carregamento automatizada.
Catálogo de Produção Download:PL PULL BACK POWER CHUCKS.pdf (em inglês)
(Unidade de tamanho: mm)
| Especificação/ Modelo | Tração do pistão mm |
Dia da mandíbula. mm |
RPM máximo | Max. força de tração kgf ((KN) |
Força máxima de aderência CN |
| PL-06 | 10 | 5.3 | 3500 | 1420(14) | 2950(29) |
| PL-08 | 10 | 5.3 | 3000 | 2240 ((22) | 4890(48) |
| PL-10 | 16 | 11.6 | 2500 | 3160(31) | 4990(49) |
| PL-12 | 16 | 11.6 | 2000 | 4480 ((44) | 7240 ((71) |
| Especificação/ Modelo | Pressão máxima do óleo kgf/cm2 ((Mpa) |
Peso Quilos |
cilindro correspondente | Faixa de aderência mm |
| PL-06 | 22(2.2) | 15.4 | S-100(S-100R) | Ø35-Ø160 |
| PL-08 | 22(2.2) | 27.8 | S-125(S-125R) | Ø40-Ø210 |
| PL-10 | 30(2.9) | 45.9 | S-125(S-125R) | Ø50-Ø254 |
| PL-12 | 30(2.9) | 75.7 | S-150(S-150R) | Ø50-Ø304 |
| Especificações/Modelo | A | B | C | D | E | F | Gmax | Gmin | H | Jmax | Jmin |
| PL-06 | 169 | 83 | 140 | 82.563 | 15 | 5 | 15 | 5 | 70 | 46 | 36 |
| PL-08 | 210 | 97 | 170 | 106.375 | 17 | 5 | 16.5 | 6.5 | 84 | 57 | 47 |
| PL-10 | 254 | 110 | 220 | 139.719 | 18 | 5 | 22 | 6 | 100 | 68 | 52 |
| PL-12 | 304 | 125 | 220 | 139.719 | 18 | 5 | 21.5 | 5.5 | 120 | 72.5 | 56.5 |
| Especificações/Modelo | Eu... | K | L | M | Nmax | Nmin | Pmax | Pmin | Q | R | S | U |
| PL-06 | - | 6-M10 × 1,5P | 14 | 104.8 | 56.65 | 54 | 33 | 23 | 35 | 32 | 36 | M16 × 2P |
| PL-08 | 26 | 6-M12×1.75P | 17 | 133.4 | 69.65 | 67 | 38 | 28 | 40 | 38 | 36 | M20 × 2,5P |
| PL-10 | 32 | 6-M16 × 2P | 24 | 171.4 | 87.8 | 82 | 48 | 32 | 50 | 50 | 46 | M24×3P |
| PL-12 | 36 | 6-M16 × 2P | 20 | 171.4 | 102.8 | 97 | 47 | 31 | 60 | 52 | 50 | M27 × 3P |
Nota: sujeito a alterações tecnológicas sem informação prévia;
Podem ser estabelecidos requisitos não normalizados.
