| Lugar de origem: | China |
|---|---|
| Marca: | NTH |
| Certificação: | CE |
| Número do modelo: | Série AP |
| Quantidade de ordem mínima: | 1 conjunto |
| Preço: | Negociável |
| Detalhes da embalagem: | Pacote bom e firme é adequado para transporte marítimo e aéreo |
| Tempo de entrega: | 3 dias úteis disponíveis |
| Termos de pagamento: | T/T, Western Union |
| Habilidade da fonte: | 1000 conjuntos/M |
| Nome do produto: | AP GRANDE CHUCK de ar através do buraco (1) | Materiais: | aço forjado |
|---|---|---|---|
| Utilização: | Apego / fixação | Características: | Elevada precisão/de alta qualidade |
| tamanho: | Ver especificação | Serviço: | OEM/ODM é aceitável |
| Destacar: | AP LARGE AIR CHUCK,AP LARGE FIXTURE CABEÇA DE AR,AP GRANDE FURO DE AR |
||
Detalhes do produto
Marca: NTH

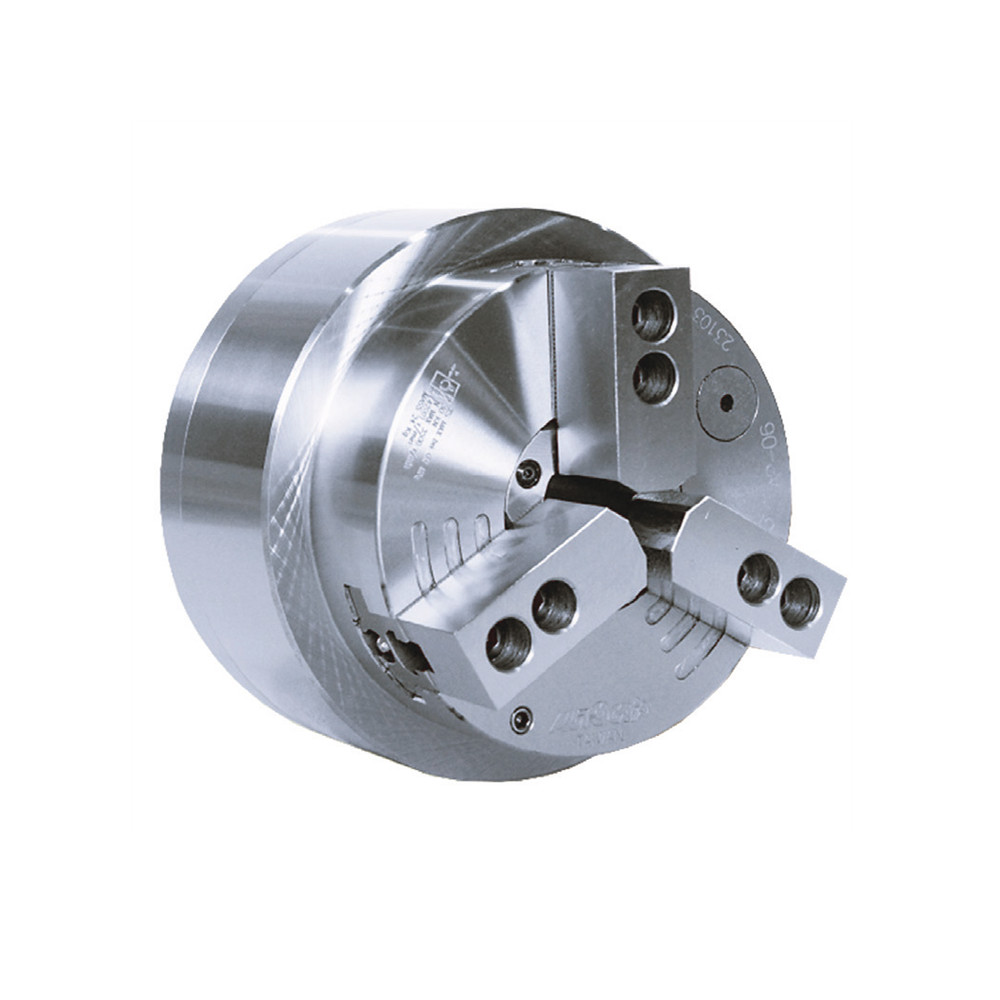

Garrafa de 3 mandíbulas com cilindro de ar.
O sistema de abastecimento de ar patenteado, é fácil de instalar e manter.
(Unidade de tamanho: mm)
|
Modelo |
Dia através do buraco. |
Acidente vascular cerebral da mandíbula (Dia.) |
- A Chucking Dia, Max. (mm). |
Chucking Dia. (mm) |
Pressão máxima |
| AP-52A6 | 52 | 5.9 | 170 | 15 | 0.6 ((6.1) |
| AP-66A6 | 66 | 7.6 | 215 | 24 | 0.6 ((6.1) |
| AP-86A8 | 86 | 8.9 | 268 | 43 | 0.6 ((6.1) |
| AP-115A8 | 115 | 10.6 | 330 | 55 | 0.6 ((6.1) |
|
Modelo |
Max. força de aperto kN (kgf) |
Velocidade máxima Min-1 (rpm) |
Inercia kg‧m2
|
Peso (kg) |
Peso (kg) Adaptador incluído |
Consumo de ar |
| AP-52A6 | 40.4 ((4118) | 4200 | 0.2 | 26 | 27 | 3.1 |
| AP-66A6 | 51.0(5185) | 3500 | 0.4 | 38 | 39 | 5.1 |
| AP-86A8 | 76.0(7723) | 3200 | 0.7 | 58 | 60 | 8.7 |
| AP-115A8 | 80.0(8155) | 3000 | 1.7 | 92 | 95 | 12 |
| Modelo | A | B | C | D | D1 | E | E1 | F | G | H | J | K | L | L1 | L1 |
| AP-52A6 | 235 | 121/140 | 170 | 215 | 106.38 | 6.5 | 19 | 52 | 21.5 | 58.5 | 170 | 2 | 6~M10 | 15 | 18 |
| AP-66A6 | 265 | 134/153 | 170 | 245 | 106.38 | 6.5 | 19 | 66 | 21.5 | 65 | 215 | 2 | 6~M10 | 16 | 18 |
| AP-86A8 | 315 | 142/169 | 220 | 295 | 139.72 | 6.5 | 27 | 86 | 21.5 | 67 | 268 | 2 | 6~M10 | 16 | 24 |
| AP-115A8 | 370 | 154/181 | 220 | 350 | 139.72 | 6.5 | 27 | 115 | 21.5 | 69 | 330 | 2 | 6~M10 | 16 | 24 |
| Modelo | M | N | P | Q max. | Q min. | Rmax. | R min. | S | T | U | V |
| AP-52A6 | 37 | 73 | 20 | 21.2 | 9.2 | 38 | 35.1 | 31 | 12 | 145.5 | 6~M12 |
| AP-66A6 | 38 | 95 | 25 | 23.7 | 8.7 | 50.2 | 46.4 | 35 | 14 | 159.5 | 6~M12 |
| AP-86A8 | 43 | 110 | 30 | 32.2 | 12.7 | 62.2 | 57.8 | 40 | 16 | 184.5 | 6~M16 |
| AP-115A8 | 51 | 130 | 30 | 44.7 | 14.7 | 77 | 71.7 | 50 | 21 | 212 | 6~M16 |
Observações:
As dimensões e as especificações do 3Q-A estão nos dados vermelhos.
Sujeito a alterações tecnológicas sem informação prévia
Podem ser estabelecidos requisitos não normalizados
