| Lugar de origem: | China |
|---|---|
| Marca: | NTH |
| Certificação: | CE |
| Número do modelo: | Série RAP |
| Quantidade de ordem mínima: | 1 conjunto |
| Preço: | Negociável |
| Detalhes da embalagem: | Pacote bom e firme é adequado para transporte marítimo e aéreo |
| Tempo de entrega: | 3 dias úteis disponíveis |
| Termos de pagamento: | T/T, Western Union |
| Habilidade da fonte: | 1000 conjuntos/M |
| Nome do produto: | RAP CHUCK ROTÁRIO PNEUMÁTICO | Materiais: | aço forjado |
|---|---|---|---|
| Utilização: | Apego / fixação | Características: | Elevada precisão/de alta qualidade |
| tamanho: | Ver especificação | Serviço: | OEM/ODM é aceitável |
| Destacar: | FIXTURAS Pneumático de rotação,CHAK rotativo pneumático de aço forjado,Apresentação de um sistema de transmissão de energia |
||
Detalhes do produto
Marca: NTH

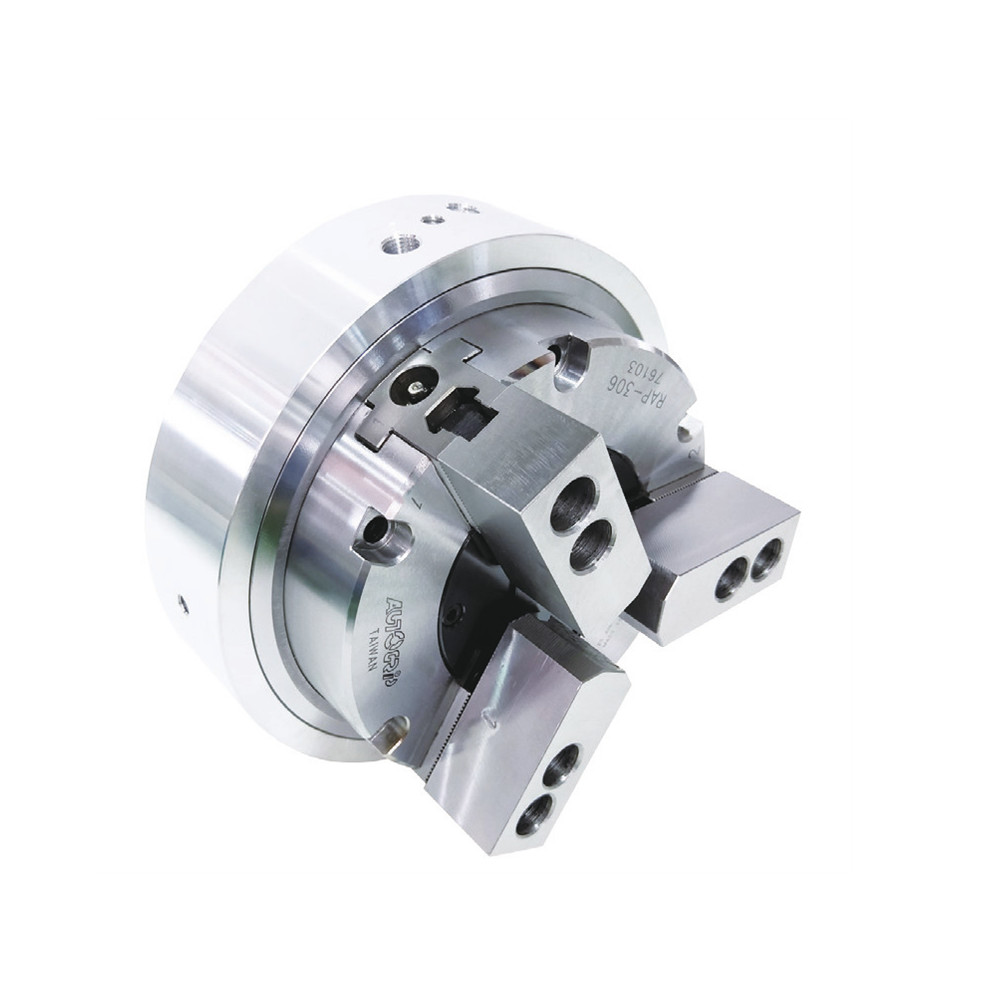

Ferramenta rotativa com cilindro apneumático incorporado, design compacto, adequado para usinagem leve. compatível com mandíbula macia ou mandíbula dura padrão.
Pode ser instalado numa mesa giratória para a usinagem de indexação.
Protegido da poeira e das aspas de corte.
Superfícies correspondentes de todas as partes endurecidas, moídas e lubrificadas diretamente.
Nota: Para superar a força de atrito entre o anel do distribuidor e o corpo do cilindro, o binário de rotação da mesa giratória deve ser superior ao exigido no quadro.
(Unidade de tamanho: mm)
|
Modelo |
Acidente vascular cerebral - O que é que estás a fazer? |
Chucking Dia, máximo. |
Chucking Dia. |
Força máxima de travagem kN (kgf) (Pneumático a 6,0 kgf/cm2) |
| RAP-306 | 5.5 | 170 | 25 | 21 (2141.4) |
| RAP-308 | 6.8 | 215 | 37 | 34.2 (3487.4) |
| RAP-310 | 7 | 254 | 53 | 48 (4894.7) |
|
Modelo |
Pressão máxima (kgf/cm2) |
(rpm) Velocidade máxima |
Rotação máxima Resistência Torque |
6.0kgf/cm2) AirConsumption Lit |
Peso (kg) |
| RAP-306 | 7 | 72 | 40 | 3.1 | 16.2 |
| RAP-308 | 7 | 60 | 60 | 3.1 | 30.6 |
| RAP-310 | 7 | 53 | 85 | 4.2 | 42.4 |
| Modelo | A | B | B1 | C (H6) | D | E | F | G | H | J | K |
| RAP-306 | 215 | 98 | 90 | 110 | 155 | 181 | 170 | 25 | 7 | 52 | 8 |
| RAP-308 | 260 | 113 | 104 | 110 | 200 | 226 | 215 | 32 | 8 | 52 | 9 |
| RAP-310 | 300 | 117 | 52 | 140 | 235 | 261 | 254 | 54 | 8 | 52 | 10 |
| Modelo | L | L1 | M | N | P | Q max | Q min | R max | R min | S | T | U | V | W |
| RAP-306 | 6~M8 | 11 | 36 | 73 | 20 | 10.75 | 4.75 | 39.5 | 36.75 | 31 | 12 | 19.5 | 14 | 3~M8 |
| RAP-308 | 6~M8 | 16 | 37 | 95 | 25 | 13.25 | 8.75 | 57 | 53.6 | 35 | 14 | 19.5 | 14 | 3~M8 |
| RAP-310 | 6~M8 | 14 | 42 | 110 | 30 | 23.25 | 12.75 | 64.5 | 61 | 40 | 16 | 19.5 | 14 | 3~M8 |
Sujeito a alterações tecnológicas sem informação prévia
Podem ser estabelecidos requisitos não normalizados
